Thanh thoát hiểm Panic Bar là một trong những thiết bị thường được sử dụng trên cửa thuộc khu vực thoát nạn của nhà xưởng, tòa nhà, văn phòng, khách sạn, trường học và nhiều công trình khác. Với thiết kế dạng thanh đẩy, thiết bị cho phép người ở phía trong thao tác mở cửa nhanh chóng và trực quan.

Tuy nhiên, Panic Bar trên thị trường có nhiều loại khác nhau. Việc lựa chọn không chỉ phụ thuộc vào giá thành mà còn liên quan đến số cánh cửa, kích thước cửa, vật liệu cửa, hướng mở, yêu cầu tự đóng và cấu hình phụ kiện đi kèm.

Trong bài viết này, Nhật Minh sẽ giúp bạn tìm hiểu chi tiết Panic Bar là gì, các loại phổ biến, cách chọn đúng sản phẩm và những lưu ý khi lắp đặt.

1. Thanh thoát hiểm Panic Bar là gì?

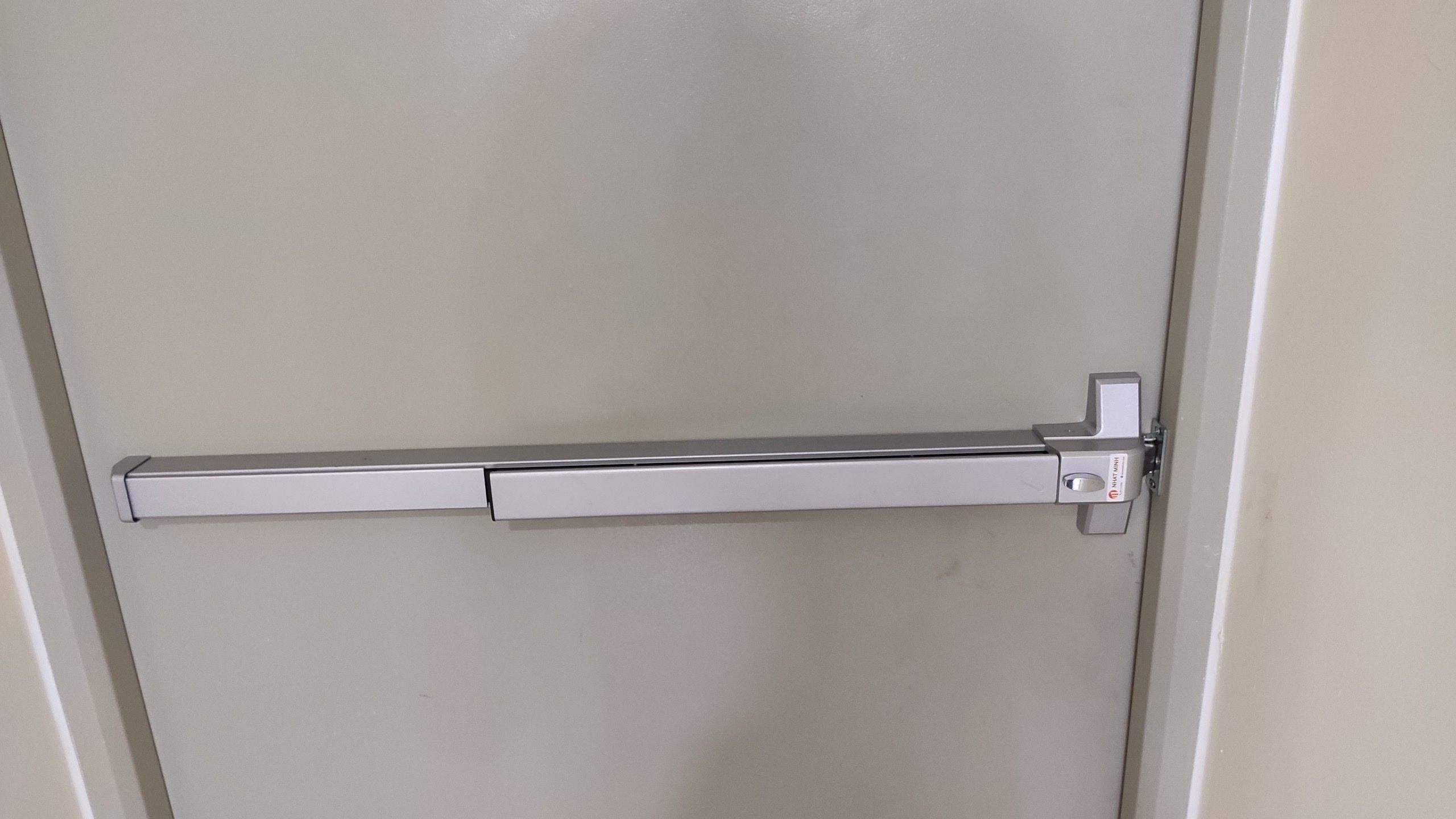

Panic Bar là thiết bị thanh đẩy thoát hiểm được lắp ở mặt trong của cánh cửa. Khi cần mở cửa từ phía trong, người sử dụng chỉ cần tác động lực lên thanh đẩy, cơ cấu bên trong sẽ truyền lực tới chốt để giải phóng cửa.

Nguyên lý cơ bản:

Đẩy thanh → cơ cấu truyền động hoạt động → chốt thu lại → cửa mở.

So với khóa cửa thông thường, Panic Bar có ưu điểm là thao tác sử dụng tương đối trực quan. Người chưa quen với bộ khóa vẫn có thể dễ dàng nhận biết vị trí cần tác động để mở cửa.

Panic Bar thường được sử dụng cho những cửa nằm trên tuyến thoát nạn hoặc các vị trí mà thiết kế công trình yêu cầu khả năng mở cửa từ phía trong thuận tiện.

Panic Bar có phải là khóa cửa không?

Có thể xem Panic Bar là một dạng thiết bị khóa/thoát hiểm dành cho cửa, nhưng chức năng và cách sử dụng khác với khóa cửa dân dụng thông thường.

Panic Bar tập trung vào khả năng giải phóng cửa từ phía trong bằng thao tác đẩy thanh, trong khi nhiều loại khóa cửa thông thường tập trung vào việc kiểm soát ra vào và bảo vệ an ninh.

2. Cấu tạo cơ bản của Panic Bar

Tùy thương hiệu và model, cấu tạo Panic Bar có thể khác nhau. Một bộ cơ bản thường bao gồm:

Thanh đẩy

Đây là bộ phận nằm ngang trên mặt trong cánh cửa. Người sử dụng tác động lực lên thanh để kích hoạt cơ cấu mở.

Thân cơ cấu

Bên trong thân thiết bị có cơ cấu truyền lực từ thanh đẩy đến chốt khóa.

Chốt cửa

Chốt giúp giữ cửa ở trạng thái đóng. Khi đẩy thanh, chốt được thu lại để giải phóng cánh cửa.

Cụm đầu thanh

Hai đầu của thanh được liên kết với các bộ phận cố định và truyền động.

Phụ kiện lắp đặt

Bao gồm vít, bản mã và các chi tiết cần thiết để cố định thiết bị vào cánh cửa.

Tùy bộ sản phẩm, Panic Bar còn có thể kết hợp với tay co thủy lực, khóa ngoài, bộ báo động, bộ phối hợp cửa hoặc các phụ kiện kiểm soát ra vào.

3. Các loại thanh thoát hiểm Panic Bar phổ biến

Việc phân loại Panic Bar có thể dựa trên cấu tạo, số cánh cửa, phương thức sử dụng và chức năng đi kèm.

3.1. Panic Bar cho cửa 1 cánh

Đây là loại thường được sử dụng trên cửa có một cánh.

Ứng dụng có thể gồm:

• Cửa thoát hiểm.
• Cửa nhà xưởng.
• Cửa phòng kỹ thuật.
• Cửa văn phòng.
• Cửa phụ của công trình.
• Một số cửa thuộc khu vực thoát nạn.

Loại này có cấu tạo tương đối gọn và việc lắp đặt thường đơn giản hơn so với cửa hai cánh.

3.2. Panic Bar cho cửa 2 cánh

Cửa hai cánh yêu cầu chú ý nhiều hơn đến cơ chế phối hợp giữa hai cánh.

Tùy thiết kế, bộ cửa có thể cần thêm:

• Thanh thoát hiểm.
• Chốt trên/dưới.
• Bộ phối hợp đóng cửa.
• Tay co.
• Phụ kiện dành riêng cho cửa hai cánh.

Do đó, không nên chỉ xác định “cửa 2 cánh” rồi mua sản phẩm theo mẫu có sẵn. Cần khảo sát cách hai cánh cửa đóng, mở và phối hợp với nhau.

3.3. Panic Bar kết hợp khóa ngoài

Một số bộ Panic Bar có thể kết hợp với cụm khóa hoặc tay nắm phía ngoài.

Cấu hình này cho phép:

Bên trong: đẩy thanh để mở.

Bên ngoài: sử dụng cơ cấu khóa/tay nắm phù hợp để kiểm soát việc ra vào.

Giải pháp này thường phù hợp với những cửa cần vừa đáp ứng thao tác thoát từ bên trong vừa cần kiểm soát người ra vào từ bên ngoài.

3.4. Panic Bar kết hợp tay co

Tay co thủy lực có thể được sử dụng cùng Panic Bar khi bộ cửa cần cơ cấu hỗ trợ đưa cánh cửa về trạng thái đóng sau khi mở.

Việc lựa chọn tay co cần căn cứ vào kích thước, trọng lượng cánh cửa và tần suất sử dụng.

4. Panic Bar được sử dụng ở đâu?

Panic Bar có thể được ứng dụng trong nhiều loại công trình.

Nhà xưởng và khu công nghiệp

Nhà xưởng thường có diện tích lớn và số lượng người sử dụng nhiều. Các cửa trên tuyến thoát nạn cần được thiết kế phù hợp với phương án an toàn của công trình.

Tòa nhà văn phòng

Panic Bar có thể được sử dụng trên một số cửa thuộc khu vực thoát nạn hoặc khu vực kỹ thuật tùy thiết kế.

Chung cư

Một số cửa thuộc hành lang, buồng thang hoặc khu vực thoát nạn có thể sử dụng thiết bị phù hợp với thiết kế cửa.

Khách sạn

Khách sạn có nhiều tầng và nhiều khu vực sử dụng nên hệ thống cửa thoát nạn cần được tính toán đồng bộ.

Trường học

Tại những nơi tập trung đông người, thiết bị cửa có thao tác mở trực quan có thể hỗ trợ việc di chuyển khi cần sơ tán.

5. Cách chọn thanh thoát hiểm Panic Bar phù hợp

Đây là phần quan trọng nhất khi lựa chọn sản phẩm.

5.1. Xác định cửa 1 cánh hay 2 cánh

Đầu tiên cần xác định số lượng cánh cửa.

Cửa 1 cánh: lựa chọn cấu hình Panic Bar dành cho cửa đơn.

Cửa 2 cánh: cần kiểm tra thêm cách hai cánh đóng mở và cơ cấu chốt.

5.2. Kiểm tra kích thước cửa

Không nên chỉ cung cấp tên loại cửa cho đơn vị bán hàng.

Nên có:

• Chiều rộng cánh.
• Chiều cao cánh.
• Độ dày cánh.
• Khoảng cách từ mép cửa đến vị trí lắp.
• Kích thước khung cửa nếu cần.

Các thông tin này giúp kỹ thuật viên xác định sản phẩm có phù hợp hay không.

5.3. Xác định vật liệu cửa

Panic Bar có thể được sử dụng trên nhiều loại cửa nhưng cách lắp đặt có thể khác nhau.

Cần xác định cửa là:

• Cửa thép.
• Cửa thép chống cháy.
• Cửa gỗ.
• Cửa kim loại.
• Loại cửa đặc thù khác.

Đặc biệt với cửa chống cháy, việc lựa chọn phụ kiện cần được xem xét đồng bộ với bộ cửa và yêu cầu kỹ thuật của công trình.

5.4. Xác định hướng mở cửa

Hướng mở là yếu tố quan trọng khi lựa chọn và lắp đặt thiết bị.

Kỹ thuật viên cần xác định:

• Cửa mở vào hay mở ra.
• Vị trí bản lề.
• Hướng di chuyển khi thoát.
• Vị trí khung và cánh.

Không nên chỉ nhìn hình ảnh sản phẩm để tự xác định cấu hình nếu chưa kiểm tra thực tế.

5.5. Xác định có cần kiểm soát từ bên ngoài không

Một số cửa chỉ cần thao tác mở từ phía trong.

Một số cửa khác lại cần:

Bên trong: Panic Bar.

Bên ngoài: khóa hoặc tay nắm.

Nếu công trình có yêu cầu kiểm soát ra vào, cần lựa chọn cấu hình phù hợp ngay từ đầu.

5.6. Xem xét nhu cầu tự đóng

Nếu cửa cần tự đóng sau khi mở, có thể phải sử dụng thêm tay co thủy lực hoặc cơ cấu phù hợp.

Tay co cần được chọn dựa trên:

• Trọng lượng cửa.
• Chiều rộng cánh.
• Tần suất đóng mở.
• Điều kiện sử dụng.

6. Lắp đặt thanh thoát hiểm Panic Bar như thế nào?

Lắp đặt Panic Bar không chỉ đơn giản là bắt thanh lên cánh cửa.

Một quy trình cơ bản thường gồm các bước sau.

Bước 1: Khảo sát bộ cửa

Kiểm tra:

• Loại cửa.
• Kích thước.
• Số cánh.
• Hướng mở.
• Vật liệu.
• Tình trạng bản lề.
• Khung cửa.
• Vị trí chốt.

Đối với cửa đang sử dụng, cần kiểm tra xem cánh có bị xệ hoặc cong vênh hay không.

Bước 2: Xác định vị trí lắp

Vị trí thanh cần được xác định sao cho người sử dụng có thể dễ dàng tiếp cận và thao tác.

Đồng thời phải bảo đảm cơ cấu chốt có thể hoạt động chính xác.

Bước 3: Đánh dấu và khoan lỗ

Sau khi xác định vị trí, kỹ thuật viên đánh dấu các điểm bắt vít theo hướng dẫn của sản phẩm.

Việc khoan cần chính xác để tránh tình trạng:

• Thanh bị lệch.
• Cơ cấu bị căng.
• Chốt hoạt động không hết hành trình.
• Cửa khó đóng mở.

Bước 4: Lắp thân Panic Bar

Thân thiết bị được cố định vào cánh cửa.

Sau khi bắt vít, cần kiểm tra độ chắc chắn và sự cân bằng của thanh.

Bước 5: Lắp chốt và các bộ phận liên quan

Tùy từng model, kỹ thuật viên tiến hành lắp các bộ phận truyền động, chốt và phụ kiện đi kèm.

Với cửa 2 cánh, cần kiểm tra kỹ cơ cấu phối hợp giữa hai cánh.

Bước 6: Lắp tay co nếu cần

Nếu thiết kế yêu cầu cửa tự đóng, tay co sẽ được lắp và điều chỉnh phù hợp.

Không nên điều chỉnh tay co quá mạnh khiến cửa đóng sập hoặc quá nhẹ khiến cửa không thể đóng hoàn toàn.

Bước 7: Kiểm tra vận hành

Sau khi hoàn thành, cần thử:

• Đẩy thanh.
• Mở cửa.
• Thu chốt.
• Đóng cửa.
• Kiểm tra độ kín.
• Kiểm tra cơ cấu tự đóng nếu có.
• Kiểm tra cửa 2 cánh nếu sử dụng bộ phối hợp.

Nên thử nhiều lần trước khi đưa vào sử dụng.

7. Những lỗi thường gặp khi lắp Panic Bar

Panic Bar bị cứng

Nguyên nhân có thể liên quan đến vị trí lắp, chốt bị cạ hoặc cửa bị xệ.

Đẩy thanh nhưng chốt không thu hết

Có thể do cơ cấu truyền động chưa được điều chỉnh đúng hoặc chốt bị cản trở.

Cửa không tự đóng

Có thể do tay co không phù hợp, lực đóng chưa được điều chỉnh hoặc cửa bị cản.

Cửa 2 cánh đóng không đúng thứ tự

Đây là vấn đề thường gặp khi bộ cửa cần cơ cấu phối hợp nhưng phụ kiện chưa được lựa chọn hoặc điều chỉnh phù hợp.

Thanh bị lỏng

Có thể do vít chưa được siết đúng hoặc nền cửa không phù hợp.

8. Có nên tự lắp thanh Panic Bar không?

Với những bộ cửa đơn giản, người có kinh nghiệm kỹ thuật có thể thực hiện việc lắp đặt.

Tuy nhiên, với cửa thoát nạn, cửa chống cháy hoặc cửa thuộc công trình lớn, Nhật Minh khuyến nghị nên khảo sát và lắp đặt bởi kỹ thuật viên có kinh nghiệm.

Lý do là Panic Bar không hoạt động độc lập.

Hiệu quả của cả bộ cửa phụ thuộc vào sự phối hợp giữa:

Panic Bar + cánh cửa + khung cửa + bản lề + chốt + tay co + phụ kiện liên quan.

Chỉ cần một bộ phận bị sai lệch, cửa có thể khó mở hoặc không đóng đúng cách.

9. Lưu ý khi sử dụng Panic Bar trên cửa chống cháy

Cửa chống cháy có yêu cầu kỹ thuật riêng. Vì vậy, không nên tùy ý khoan, cắt hoặc thay đổi cấu tạo cửa mà chưa kiểm tra tính phù hợp.

Khi lựa chọn Panic Bar cho cửa chống cháy, nên kiểm tra:

• Loại cửa.
• Cấu tạo cánh.
• Khung cửa.
• Kích thước.
• Phụ kiện hiện có.
• Yêu cầu của hồ sơ thiết kế.
• Khả năng tương thích của phụ kiện.

Nếu công trình thuộc diện phải tuân thủ các yêu cầu về an toàn cháy và thoát nạn, cần đối chiếu với quy chuẩn, tiêu chuẩn và hồ sơ thiết kế áp dụng cho công trình.

10. Nhật Minh cung cấp và lắp đặt thanh thoát hiểm Panic Bar

Nhật Minh cung cấp giải pháp thanh thoát hiểm Panic Bar và phụ kiện cửa cho nhiều nhóm công trình.

Khách hàng có thể gửi hình ảnh cửa và thông tin cơ bản để được tư vấn:

• Cửa 1 cánh hay 2 cánh.
• Cửa thép hay cửa chống cháy.
• Kích thước cửa.
• Hướng mở.
• Có cần tay co hay không.
• Có cần kiểm soát ra vào từ bên ngoài hay không.

Từ những thông tin này, kỹ thuật viên có thể xác định cấu hình phù hợp trước khi báo giá và triển khai.

Nhật Minh nhận tư vấn và lắp đặt cho:

Nhà xưởng – khu công nghiệp – chung cư – tòa nhà – văn phòng – khách sạn – trường học – công trình thương mại.

Đặc biệt, với những công trình có nhiều cửa, Nhật Minh có thể hỗ trợ khảo sát và đề xuất giải pháp đồng bộ thay vì lựa chọn từng bộ khóa riêng lẻ.

11. Câu hỏi thường gặp về thanh Panic Bar

Panic Bar là gì?

Panic Bar là thanh đẩy thoát hiểm được lắp ở phía trong cửa, cho phép người sử dụng tác động lên thanh để kích hoạt cơ cấu nhả chốt và mở cửa.

Panic Bar có phải thanh thoát hiểm không?

Panic Bar thường được dùng để chỉ nhóm thanh đẩy thoát hiểm. Tuy nhiên, mỗi sản phẩm có thể có cấu tạo, tính năng và phạm vi sử dụng khác nhau.

Panic Bar dùng cho cửa chống cháy được không?

Có thể, nhưng cần lựa chọn sản phẩm và phương án lắp đặt phù hợp với cấu tạo cửa, yêu cầu kỹ thuật và thiết kế của công trình.

Cửa 2 cánh có lắp Panic Bar được không?

Có. Tuy nhiên cần kiểm tra cơ chế phối hợp giữa hai cánh và lựa chọn phụ kiện phù hợp.

Panic Bar có cần tay co không?

Không phải mọi trường hợp đều bắt buộc. Việc có cần tay co hay không phụ thuộc vào thiết kế cửa và yêu cầu sử dụng.

Panic Bar có hoạt động khi mất điện không?

Panic Bar cơ khí thông thường không cần nguồn điện để thực hiện thao tác cơ bản từ phía trong. Với hệ thống có tích hợp thiết bị điện tử, cần kiểm tra cấu hình cụ thể.

12. Kết luận

Thanh thoát hiểm Panic Bar là giải pháp được sử dụng phổ biến cho các cửa cần thao tác mở từ phía trong thuận tiện theo thiết kế của công trình.

Để lựa chọn đúng, không nên chỉ quan tâm đến giá sản phẩm. Cần xem xét đồng thời:

Loại cửa → số cánh → kích thước → vật liệu → hướng mở → yêu cầu tự đóng → nhu cầu kiểm soát từ bên ngoài → phụ kiện đi kèm.

Đặc biệt với cửa chống cháy, cửa thoát nạn và công trình quy mô lớn, việc khảo sát và lựa chọn đúng cấu hình ngay từ đầu sẽ giúp hạn chế tình trạng cửa khó vận hành, chốt bị kẹt hoặc phụ kiện không tương thích.

Nếu bạn đang tìm thanh thoát hiểm Panic Bar cho nhà xưởng, cửa chống cháy, tòa nhà, chung cư, khách sạn hoặc văn phòng, hãy gửi hình ảnh bộ cửa và kích thước cơ bản cho Nhật Minh.

Đội ngũ Nhật Minh có thể tư vấn cấu hình phù hợp, cung cấp thiết bị và hỗ trợ lắp đặt theo thực tế công trình.
