Thanh thoát hiểm cửa chống cháy là một trong những phụ kiện quan trọng được sử dụng trên các bộ cửa thuộc khu vực thoát nạn của nhà xưởng, tòa nhà, chung cư, khách sạn, trường học, văn phòng và nhiều công trình khác.

Không giống khóa cửa thông thường, thanh thoát hiểm được thiết kế để người ở phía trong có thể tác động lên thanh đẩy và mở cửa theo hướng thoát nạn một cách thuận tiện.

Tuy nhiên, không phải cứ cửa chống cháy là có thể lắp bất kỳ loại thanh thoát hiểm nào. Việc lựa chọn cần căn cứ vào cấu tạo cửa, số cánh, kích thước, hướng mở, yêu cầu tự đóng và thiết kế an toàn cháy của công trình.

Vậy nên chọn thanh thoát hiểm cửa chống cháy như thế nào? Hãy cùng Nhật Minh tìm hiểu chi tiết.

1. Thanh thoát hiểm cửa chống cháy là gì?

Thanh thoát hiểm cửa chống cháy là thiết bị dạng thanh đẩy được lắp ở phía trong của cánh cửa, giúp người sử dụng có thể mở cửa bằng cách tác động lực lên thanh.

Khi đẩy thanh, cơ cấu truyền động bên trong sẽ tác động lên chốt khóa, giúp giải phóng cánh cửa.

Nguyên lý cơ bản:

Đẩy thanh → cơ cấu hoạt động → chốt thu lại → cửa mở → người sử dụng di chuyển ra ngoài.

Thiết kế này đặc biệt phù hợp với những cửa thuộc khu vực cần hỗ trợ thoát nạn, nơi thao tác mở cửa cần trực quan và thuận tiện.

Tuy nhiên, cần lưu ý rằng thanh thoát hiểm không đồng nghĩa với việc mọi cửa chống cháy đều bắt buộc phải lắp thanh Panic Bar. Việc lựa chọn thiết bị nào phải căn cứ vào vị trí cửa, thiết kế lối thoát nạn và yêu cầu kỹ thuật áp dụng cho công trình.

2. Vì sao cửa chống cháy cần được lựa chọn phụ kiện phù hợp?

Một bộ cửa chống cháy không chỉ gồm cánh cửa.

Thông thường, một bộ cửa hoàn chỉnh có thể bao gồm:

• Cánh cửa.
• Khung cửa.
• Bản lề.
• Khóa hoặc thanh thoát hiểm.
• Tay co.
• Gioăng.
• Các phụ kiện liên quan.

Các bộ phận này cần phối hợp với nhau để cửa có thể đóng, mở và vận hành đúng thiết kế.

Nếu lựa chọn thanh thoát hiểm không phù hợp, có thể phát sinh những vấn đề như:

• Thanh đẩy khó thao tác.
• Chốt không thu hết.
• Cửa bị cạ khung.
• Cửa không đóng kín.
• Cửa không tự đóng.
• Hai cánh cửa hoạt động không đồng bộ.
• Phụ kiện không phù hợp với cấu tạo cửa.

Vì vậy, khi lắp thanh thoát hiểm cho cửa chống cháy, không nên chỉ quan tâm đến giá sản phẩm mà cần xem xét cả bộ cửa.

3. Thanh thoát hiểm có bắt buộc trên mọi cửa chống cháy không?

Đây là một trong những câu hỏi khách hàng thường đặt ra.

Không nên hiểu rằng mọi cửa chống cháy đều bắt buộc phải lắp thanh thoát hiểm.

Yêu cầu đối với cửa và lối ra thoát nạn phụ thuộc vào loại công trình, công năng, vị trí cửa, phương án thoát nạn và các quy định kỹ thuật áp dụng.

Theo QCVN 06:2022/BXD và Sửa đổi 1:2023, một số cửa trên lối ra thoát nạn phải có khả năng mở tự do từ phía trong mà không cần chìa khóa. Đối với cửa của buồng thang bộ, quy chuẩn còn quy định về cơ cấu tự đóng trong các trường hợp áp dụng.

Do đó, thanh thoát hiểm có thể là một giải pháp phù hợp để đáp ứng yêu cầu vận hành của một số cửa thoát nạn, nhưng không nên dùng một cấu hình duy nhất cho mọi loại cửa.

Đối với công trình đang thiết kế, cải tạo hoặc thay đổi hệ thống cửa, nên đối chiếu với hồ sơ thiết kế và yêu cầu PCCC cụ thể.

4. Các loại thanh thoát hiểm dùng cho cửa chống cháy

4.1. Thanh thoát hiểm cửa 1 cánh

Đây là loại được sử dụng cho cửa có một cánh.

Cấu tạo thường gồm thanh đẩy, thân cơ cấu và chốt.

Có thể ứng dụng tại:

• Cửa thoát nạn nhà xưởng.
• Cửa phòng kỹ thuật.
• Cửa hành lang.
• Cửa phụ.
• Một số cửa thuộc khu vực thoát nạn.

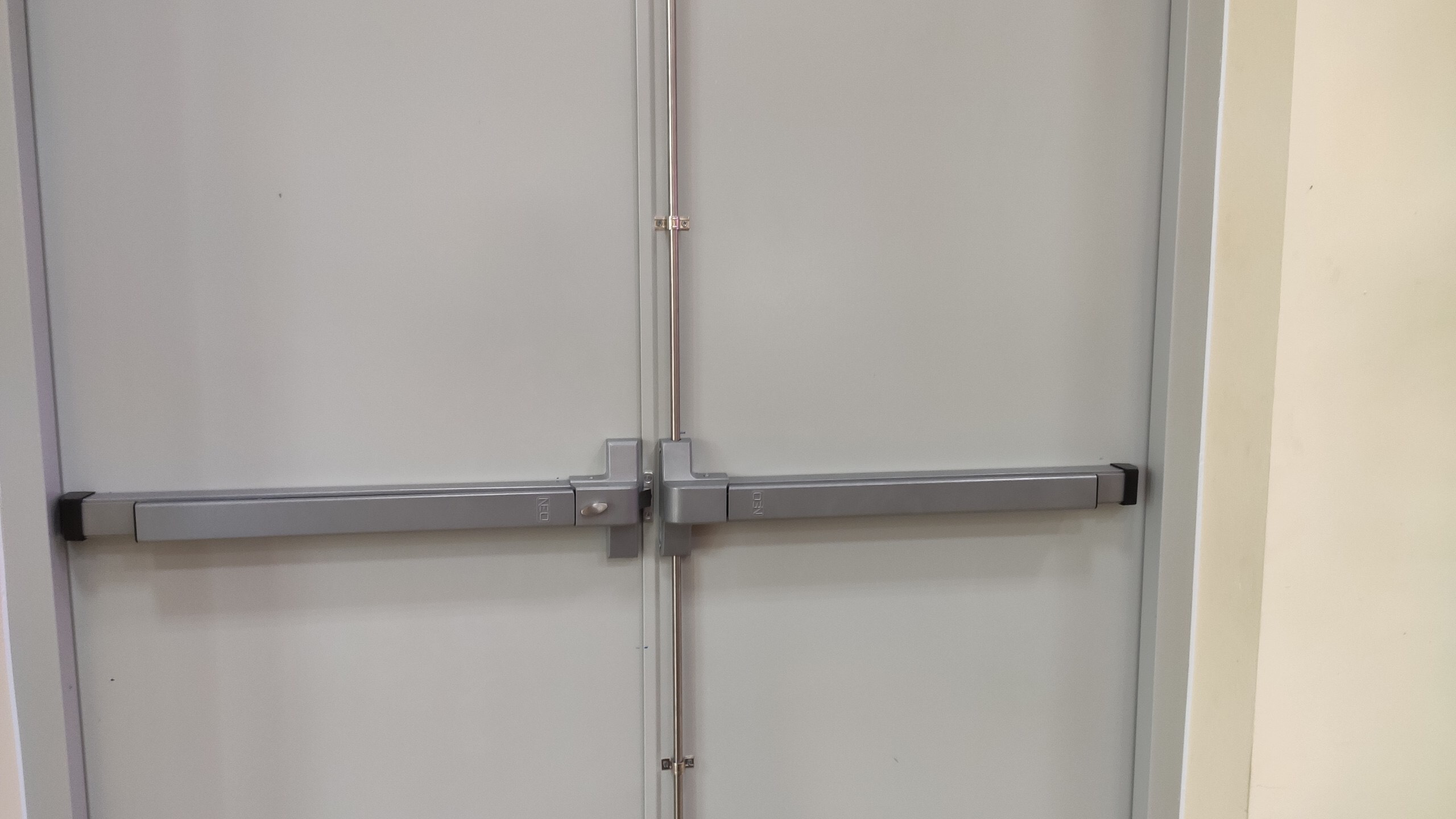

4.2. Thanh thoát hiểm cửa 2 cánh

Cửa hai cánh phức tạp hơn vì hai cánh phải phối hợp với nhau trong quá trình đóng mở.

Ngoài thanh thoát hiểm, tùy cấu tạo có thể cần:

• Tay co.
• Bộ phối hợp đóng cửa.
• Chốt trên/dưới.
• Phụ kiện cho cửa hai cánh.

Vì vậy, với cửa 2 cánh, khách hàng nên cung cấp hình ảnh và kích thước thực tế để kỹ thuật viên xác định cấu hình phù hợp.

4.3. Panic Bar kết hợp khóa ngoài

Một số bộ cửa cần kiểm soát việc ra vào từ bên ngoài nhưng vẫn phải cho phép mở cửa thuận tiện từ phía trong.

Khi đó có thể sử dụng cấu hình:

Phía trong: thanh Panic Bar.

Phía ngoài: khóa/tay nắm phù hợp.

Giải pháp này thường được quan tâm tại nhà xưởng, phòng kỹ thuật, khu vực hạn chế người ra vào và các công trình cần kết hợp giữa thoát nạn và kiểm soát ra vào.

5. Cách chọn thanh thoát hiểm cho cửa chống cháy

5.1. Kiểm tra số cánh cửa

Trước tiên cần xác định cửa có:

• 1 cánh;
• hay 2 cánh.

Đây là yếu tố cơ bản để lựa chọn cấu hình.

Đặc biệt với cửa 2 cánh, cần kiểm tra cách hai cánh đóng mở và vị trí chốt.

5.2. Kiểm tra kích thước cửa

Nên đo:

• Chiều rộng cánh.
• Chiều cao cánh.
• Độ dày cánh.
• Kích thước khung.
• Khoảng cách lắp đặt cần thiết.

Không nên chỉ gửi tên “cửa chống cháy” cho đơn vị cung cấp mà không có thông tin kích thước.

5.3. Xác định hướng mở

Cần xác định cửa mở theo hướng nào và người sử dụng sẽ di chuyển theo hướng nào khi thoát.

Hướng mở có thể ảnh hưởng đến cấu hình và vị trí lắp đặt thiết bị.

5.4. Kiểm tra cấu tạo cửa

Cửa chống cháy có thể có nhiều cấu tạo khác nhau.

Do đó cần xác định:

• Cửa thép chống cháy.
• Cửa thép.
• Cửa gỗ chống cháy.
• Cửa 1 cánh.
• Cửa 2 cánh.
• Cửa có ô kính.
• Cửa có cấu tạo đặc biệt.

Việc khoan, bắt vít hoặc thay đổi phụ kiện trên cửa cần được thực hiện phù hợp với cấu tạo bộ cửa.

5.5. Xác định nhu cầu tự đóng

Nhiều cửa chống cháy cần cơ cấu giúp cánh cửa trở về trạng thái đóng sau khi mở.

Trong trường hợp này có thể cần kết hợp tay co thủy lực.

Tay co phải được lựa chọn dựa trên:

• Kích thước cửa.
• Trọng lượng cánh.
• Tần suất sử dụng.
• Điều kiện thực tế.

Không nên chọn tay co chỉ dựa vào giá bán.

6. Thanh thoát hiểm và tay co cửa chống cháy có cần dùng cùng nhau không?

Không phải mọi trường hợp đều giống nhau.

Thanh thoát hiểm đảm nhiệm chức năng chính là giải phóng chốt để mở cửa từ phía trong.

Trong khi đó, tay co có nhiệm vụ hỗ trợ đưa cánh cửa trở lại vị trí đóng sau khi mở.

Vì vậy, hai thiết bị có chức năng khác nhau nhưng có thể phối hợp trong cùng một bộ cửa.

Ví dụ:

Thanh Panic Bar → hỗ trợ mở cửa.

Tay co → hỗ trợ đóng cửa.

Đối với cửa chống cháy, việc phối hợp hai thiết bị cần được tính toán phù hợp với cấu tạo cửa và yêu cầu của công trình.

7. Quy trình lắp thanh thoát hiểm cửa chống cháy

Một quy trình cơ bản có thể gồm các bước:

Bước 1: Khảo sát cửa

Kiểm tra loại cửa, số cánh, kích thước, hướng mở, khung và bản lề.

Bước 2: Xác định vị trí thanh

Vị trí lắp phải thuận tiện cho người sử dụng và bảo đảm cơ cấu chốt hoạt động chính xác.

Bước 3: Đánh dấu vị trí cố định

Xác định các điểm bắt vít theo thông số của sản phẩm.

Bước 4: Lắp thân thanh thoát hiểm

Cố định thân thiết bị chắc chắn vào cánh cửa.

Bước 5: Lắp và điều chỉnh chốt

Kiểm tra khả năng thu chốt khi tác động lên thanh.

Bước 6: Lắp tay co nếu cần

Điều chỉnh lực đóng sao cho cửa hoạt động ổn định.

Bước 7: Kiểm tra toàn bộ bộ cửa

Thử đóng – mở nhiều lần để kiểm tra:

• Thanh đẩy.
• Chốt.
• Bản lề.
• Tay co.
• Khe cửa.
• Khả năng đóng kín.

Đối với cửa 2 cánh, cần kiểm tra thêm sự phối hợp giữa hai cánh.

8. Những sai lầm cần tránh khi lắp thanh thoát hiểm

Chọn thanh theo giá rẻ nhất

Giá thấp không đồng nghĩa với phù hợp. Cần xem xét độ bền, cấu hình và khả năng tương thích với cửa.

Không khảo sát cửa trước khi mua

Đây là nguyên nhân phổ biến khiến sản phẩm không phù hợp với kích thước hoặc cấu tạo cửa.

Lắp sai vị trí

Thanh bị lệch có thể khiến cơ cấu hoạt động nặng hoặc chốt không thu hết.

Bỏ qua tay co

Nếu cửa cần tự đóng mà tay co không phù hợp, cửa có thể không trở về đúng vị trí.

Tự ý thay đổi cửa chống cháy

Không nên tự ý khoan, cắt hoặc thay đổi cấu tạo cửa khi chưa xác định ảnh hưởng tới thiết kế và yêu cầu kỹ thuật của bộ cửa.

9. Nhật Minh tư vấn thanh thoát hiểm cửa chống cháy cho công trình

Nhật Minh cung cấp và lắp đặt thanh thoát hiểm, Panic Bar và phụ kiện cửa cho nhiều loại công trình.

Khách hàng có thể gửi:

1. Hình ảnh mặt trong và mặt ngoài cửa.

2. Kích thước cánh cửa.

3. Số lượng cánh.

4. Thông tin cửa chống cháy nếu có.

5. Địa điểm và loại công trình.

Từ những thông tin này, Nhật Minh có thể tư vấn cấu hình phù hợp trước khi báo giá.

Nhật Minh nhận tư vấn cho:

• Nhà xưởng.
• Khu công nghiệp.
• Tòa nhà văn phòng.
• Chung cư.
• Khách sạn.
• Trường học.
• Bệnh viện.
• Công trình thương mại.
• Cửa phòng kỹ thuật.
• Cửa thuộc khu vực thoát nạn.

Với các công trình nhiều cửa, Nhật Minh có thể khảo sát thực tế và đề xuất giải pháp đồng bộ thanh thoát hiểm – tay co – khóa – phụ kiện cửa.

10. Câu hỏi thường gặp

Thanh thoát hiểm có dùng được cho cửa chống cháy không?

Có thể sử dụng nếu sản phẩm và phương án lắp đặt phù hợp với cấu tạo cửa và yêu cầu kỹ thuật của công trình.

Cửa chống cháy nào cũng cần Panic Bar phải không?

Không. Việc sử dụng Panic Bar phụ thuộc vào vị trí cửa, thiết kế lối thoát nạn và yêu cầu áp dụng cho công trình.

Cửa chống cháy 2 cánh có lắp thanh thoát hiểm được không?

Có. Tuy nhiên cần kiểm tra cơ cấu phối hợp giữa hai cánh và lựa chọn phụ kiện phù hợp.

Có cần lắp tay co cùng thanh thoát hiểm không?

Tùy thiết kế. Nếu cửa cần cơ cấu tự đóng sau khi mở thì có thể cần tay co phù hợp.

Có nên tự lắp thanh thoát hiểm cho cửa chống cháy?

Với cửa thuộc hệ thống thoát nạn hoặc công trình yêu cầu kỹ thuật cao, nên để kỹ thuật viên có kinh nghiệm khảo sát và lắp đặt để hạn chế sai lệch trong quá trình vận hành.

11. Kết luận

Thanh thoát hiểm cửa chống cháy không chỉ là một phụ kiện khóa cửa mà còn là một phần trong giải pháp vận hành cửa tại các khu vực thoát nạn.

Để lựa chọn đúng, cần xem xét đồng thời:

Loại cửa → số cánh → kích thước → hướng mở → cấu tạo cửa → nhu cầu tự đóng → phụ kiện đi kèm → yêu cầu của công trình.

Đặc biệt với nhà xưởng, chung cư, tòa nhà, khách sạn và các công trình có yêu cầu về an toàn cháy, việc lựa chọn phụ kiện ngay từ giai đoạn thiết kế hoặc khảo sát thực tế sẽ giúp hạn chế tình trạng phải thay đổi thiết bị sau khi lắp đặt.

Nếu bạn đang cần thanh thoát hiểm cửa chống cháy, Panic Bar, tay co hoặc phụ kiện cửa cho công trình, hãy gửi hình ảnh và kích thước cửa cho Nhật Minh để được tư vấn cấu hình phù hợp.
